Co to jest D-4 w zaworze bezpieczeństwa?

Co oznacza D-4 w a Zawór bezpieczeństwa — Odpowiedź bezpośrednia

W kontekście zaworu bezpieczeństwa D-4 odnosi się do konkretnego oznaczenia kryzy zdefiniowanego w normach ASME (Amerykańskie Stowarzyszenie Inżynierów Mechaników). , w szczególności zgodnie z sekcją I i sekcją VIII ASME, a ponadto przyjęte przez normę API 526. Litera „D” określa kategorię wielkości kryzy, podczas gdy przyrostek „-4” – używany w konwencjach nazewnictwa niektórych producentów lub API – może wskazywać odmianę lub podtyp w obrębie tej klasy kryzy, czasami odzwierciedlając średnicę otworu gniazda, parę rozmiarów wlotu lub wariant modelu specyficzny dla producenta w zakresie kryz D.

Standardowy otwór D w API 526 ma efektywna powierzchnia przepływu 0,110 cala kwadratowego (71 mm²) . Znajduje się pomiędzy mniejszą kryzą C (0,071 cala²) a większą kryzą E (0,196 cala²), co czyni ją jedną z najczęściej określanych wielkości kryzy do zastosowań o umiarkowanym przepływie w przemyśle petrochemicznym i procesowym. Kiedy producent dodaje do tego oznaczenia liczbę „-4”, zazwyczaj oznacza to określony rozmiar kołnierza wlotowego lub wariant klasy ciśnienia — na przykład korpus kryzy D z 1-calowym wlotem i 2-calowym wylotem (konfiguracja 1×2) o wartości znamionowej dla określonej klasy ciśnienia ASME.

Zrozumienie tego oznaczenia ma kluczowe znaczenie przy wyborze, zakupie lub wymianie ciśnieniowego zaworu nadmiarowego (PRV) lub zaworu bezpieczeństwa (SRV), ponieważ nieprawidłowy rozmiar kryzy bezpośrednio wpływa na zdolność zaworu do uwalniania ciśnienia na tyle szybko, aby chronić sprzęt przed zdarzeniami związanymi z nadciśnieniem.

Wyjaśnienie systemu oznaczania kryz ASME i API

Aby w pełni zrozumieć, co oznacza D-4, należy zrozumieć, w jaki sposób oznaczenia kryz działają w branży zaworów bezpieczeństwa. Ramy normalizacji ASME i API przypisują litery alfabetu do znormalizowanych obszarów przepływu kryzy. Litery te biegną od D do T (z niektórymi literami pominiętymi), a każda reprezentuje coraz większy efektywny obszar przepływu.

Norma API 526 — zatytułowana „Stalowe zawory nadmiarowe z kołnierzem” — to podstawowy dokument regulujący wielkość kryzy i konfiguracje zaworów dla kołnierzowych zaworów bezpieczeństwa stosowanych w rafineriach ropy naftowej i pokrewnych gałęziach przemysłu. Norma określa powierzchnię kryzy, rozmiary korpusów, wartości ciśnienia i wymagania materiałowe. Każdy większy producent zaworów bezpieczeństwa — w tym Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Lesera, Spirax Sarco i Neles — projektuje swoje linie produktów w oparciu o oznaczenia kryz API 526, aby zapewnić wymienność.

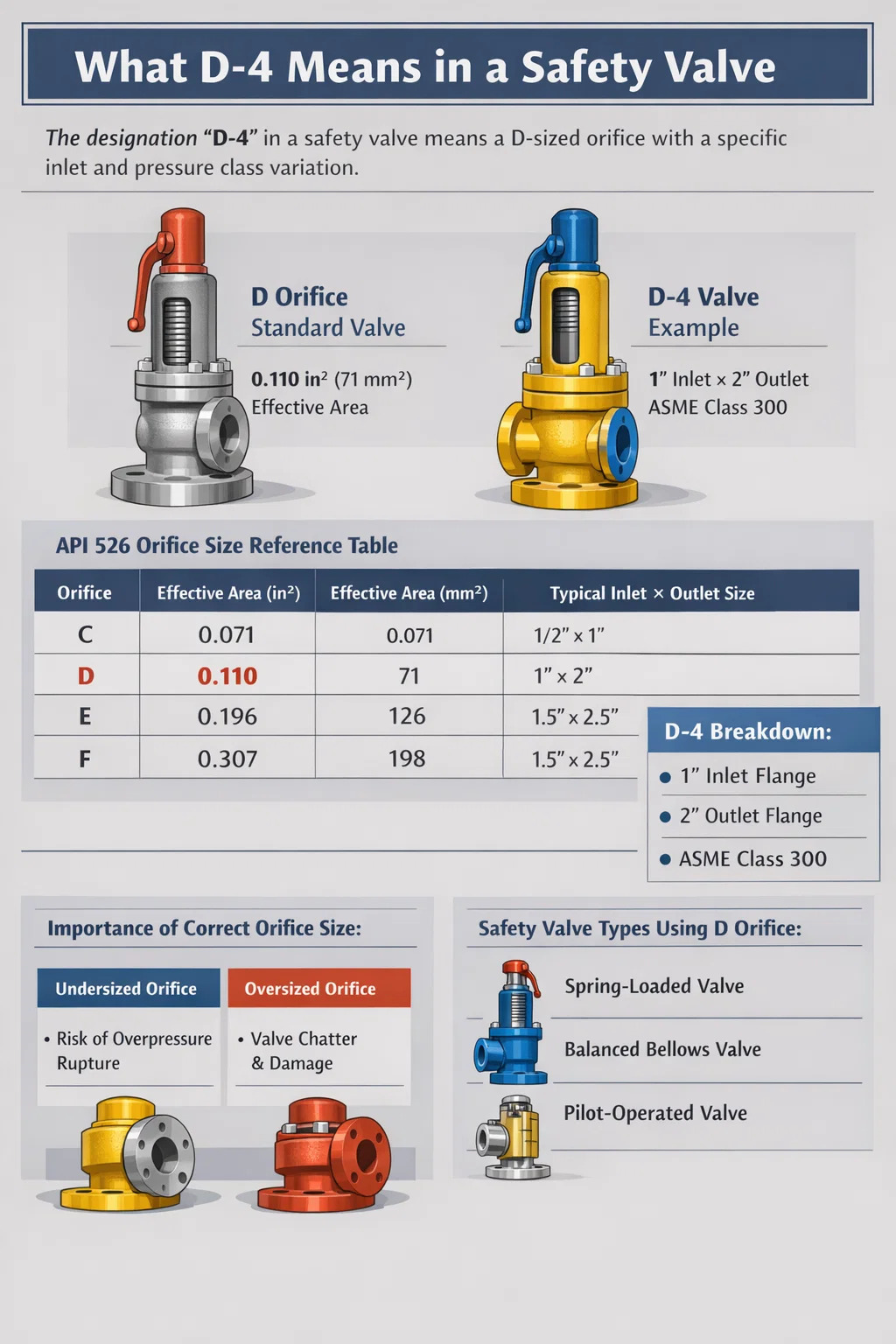

Tabela referencyjna rozmiarów kryz według standardowego API 526

Sufiks numeryczny (taki jak „-4”), który czasami następuje po literze kryzy w katalogach producentów, nie pochodzi z samego API 526. Zamiast tego odzwierciedla specyficzne dla producenta kodowanie klasy ciśnienia, wartości znamionowej kołnierza wlotowego/wylotowego lub generacji modelu. Na przykład niektórzy producenci używają przyrostka, aby wskazać, że korpus zaworu jest przystosowany do kołnierzy ASME klasy 300, a nie klasy 150 — rozróżnienie to ma ogromne znaczenie przy wyższych ciśnieniach roboczych. Inni używają go do odróżnienia konwencjonalnego zaworu bezpieczeństwa od odciążonego mieszku lub wersji sterowanej pilotem w ramach tej samej rodziny kryz.

Jak rozmiar kryzy bezpośrednio wpływa na działanie zaworu bezpieczeństwa

Kryza jest pojedynczym elementem wpływającym najbardziej na wydajność zaworu bezpieczeństwa. Jest to najwęższy punkt, przez który musi przejść płyn upustowy, a jego powierzchnia określa maksymalne natężenie przepływu, jakie zawór może wypuścić przy danej różnicy ciśnień. Wybór niewłaściwej kryzy — czy to za małej, czy niepotrzebnie dużej — stwarza poważne konsekwencje operacyjne i związane z bezpieczeństwem.

Niewymiarowy otwór: ryzyko wystąpienia nadmiernego ciśnienia

Jeśli kryza jest zbyt mała dla wymaganej wydajności odciążającej, zawór bezpieczeństwa nie będzie w stanie wypuścić cieczy wystarczająco szybko w przypadku wystąpienia nadciśnienia. Ciśnienie w systemie będzie w dalszym ciągu wzrastać powyżej dopuszczalnego limitu akumulacji. Zgodnie z sekcją VIII ASME maksymalna dopuszczalna akumulacja dla pojedynczego ciśnieniowego zaworu bezpieczeństwa chroniącego zbiornik ciśnieniowy wynosi: 10% powyżej maksymalnego dopuszczalnego ciśnienia roboczego (MAWP) dla przypadków innych niż pożarowe i 21% dla przypadków pożarowych. Jeśli kryza zaworu nie jest w stanie obsłużyć wymaganego przepływu w tym paśmie akumulacji, naczynie jest narażone na ryzyko pęknięcia, które może mieć katastrofalne skutki — uwolnienie do środowiska toksycznych, łatwopalnych lub wysokociśnieniowych płynów.

Nadwymiarowy otwór: drgania i niestabilność

Otwór znacznie większy niż jest to konieczne powoduje inny, ale równie poważny problem: drgania. Gdy ciśnienie robocze jest bliskie ustawionemu ciśnieniu, ale wymagany przepływ jest znacznie mniejszy niż znamionowa przepustowość zaworu, zawór otwiera się na krótko, uwalnia niewielki wybuch płynu, traci siłę nośną dysku, zatrzaskuje się i natychmiast ponownie otwiera. To szybkie uderzanie — czasami występujące kilkadziesiąt razy na minutę — powoduje szybką erozję gniazda zaworu i dysku. Drżący zawór bezpieczeństwa może zostać zniszczony w ciągu kilku godzin, a w przypadku uszkodzenia powierzchni gniazd będzie przeciekał. Rozmiar otworu D jest szczególnie odpowiedni, gdy obliczona wymagana wydajność odpowietrzania mieści się w jego zakresie – nie tylko dlatego, że jest to powszechny rozmiar.

Wzór na przepustowość zaworów bezpieczeństwa

W przypadku gazu i pary wymaganą powierzchnię kryzy oblicza się przy użyciu następującego wzoru ASME/API:

• A = W / (C × K × P₁ × √(M / T × Z))
• Gdzie A = wymagana efektywna powierzchnia wylotu (in²)
• W = wymagana wydajność odciążająca (funty/godz.)
• C = stała gazowa oparta na stosunku ciepła właściwego
• K = współczynnik wypływu (zwykle 0,975 dla certyfikowanych zaworów)
• P₁ = ciśnienie upustowe w psia (ciśnienie ustawione × 1,1 14,7 dla 10% akumulacji)
• M = masa cząsteczkowa gazu, T = temperatura bezwzględna (°R), Z = współczynnik ściśliwości

Po obliczeniu wymaganej powierzchni inżynier wybiera następny standardowy rozmiar kryzy API, który jest równy lub większy od obliczonej powierzchni. Jeśli obliczenia wykażą wymaganą powierzchnię 0,095 cala², właściwym wyborem będzie kryza D (0,110 cala²). Jeśli obliczenia wykażą 0,115 in², kryza D jest niewystarczająca i należy wybrać kryzę E (0,196 in²).

Rodzaje zaworów bezpieczeństwa wykorzystujących kryzę D

Oznaczenie kryzy D dotyczy wielu typów zaworów bezpieczeństwa, z których każdy jest zaprojektowany do różnych warunków pracy. Zrozumienie, który typ zaworu jest odpowiedni dla danego zastosowania, jest równie ważne, jak wybór prawidłowego rozmiaru kryzy.

Konwencjonalne sprężynowe zawory bezpieczeństwa

Zawory te, będące najczęściej stosowaną konstrukcją, wykorzystują sprężynę, która utrzymuje dysk w gnieździe, dopóki ciśnienie w układzie nie wymusi otwarcia dysku. Konwencjonalny zawór bezpieczeństwa z kryzą D jest powszechnie stosowany do obsługi pary w kotłach, systemach sprężonego powietrza i urządzeniach do przetwarzania gazu przy stosunkowo stabilnym przeciwciśnieniu (poniżej 10% ustawionego ciśnienia). Siła sprężyny jest kalibrowana do ustawionego ciśnienia; gdy ciśnienie wlotowe osiągnie wartość zadaną, dysk unosi się i płyn przepływa przez otwór D. Seria Emerson Crosby 900 i Farris 2600 to dobrze znane przykłady wyprodukowane z konfiguracją kryzy D.

Zrównoważone zawory bezpieczeństwa z mieszkiem

Zawory te zawierają zespół mieszków, który izoluje sprężynę od strony wylotowej, dzięki czemu ustawione ciśnienie jest niezależne od przeciwciśnienia. Zawór mieszkowy odciążony z kryzą D jest odpowiedni, gdy nałożone lub wytworzone przeciwciśnienie przekracza 10% ustawionego ciśnienia – na przykład w kolektorach kielichowych, gdzie wiele zaworów odprowadza wodę do wspólnego kolektora. Bez mieszka, zmienne przeciwciśnienie spowodowałoby dryft wartości zadanej, potencjalnie uniemożliwiając otwarcie zaworu przy prawidłowym ciśnieniu lub powodując jego przedwczesne otwarcie.

Zawory nadmiarowe sterowane pilotowo

Zawory sterowane pilotem wykorzystują mały zawór pilotowy do pomiaru ciśnienia w systemie i sterowania większym zaworem głównym. Mogą pracować do godz 98% ustawionego ciśnienia bez wycieków — w porównaniu z około 90–92% w przypadku zaworów sprężynowych — co czyni je idealnymi do systemów, których działanie jest zbliżone do ograniczeń projektowych. Rozmiar kryzy D jest mniej powszechny w zaworach sterowanych pilotem, ponieważ te konstrukcje są generalnie preferowane w zastosowaniach o większym przepływie, ale są dostępne dla zastosowań wymagających szczelnego odcięcia w połączeniu z precyzyjną regulacją ciśnienia zadanego w mniejszych strumieniach przepływu.

D Zastosowania kryzowego zaworu bezpieczeństwa w przemyśle

Kryza D jest jedną z najmniejszych kryz kołnierzowych zaworów bezpieczeństwa w normie API 526, co pozwala na umieszczenie jej w określonych niszach zastosowań, w których wymagania dotyczące przepływu są umiarkowane, ale niezawodność i zgodność z przepisami nie podlegają negocjacjom.

• Bębny parowe kotła: Kotły o małej obudowie wytwarzające parę pod ciśnieniem od 15 do 250 psig często wykorzystują zawory bezpieczeństwa z kryzą D. Przy tych ciśnieniach i typowej wydajności kotłów wynoszącej 2 000–10 000 funtów na godzinę pary, kryza D zapewnia odpowiednią wydajność upustową bez zawyżania specyfikacji.
• Wymienniki ciepła: Płaszczowo-rurowe wymienniki ciepła w zakładach chemicznych często wymagają zabezpieczenia termicznego. Kryza D doskonale nadaje się do scenariuszy odprężania termicznego cieczy, gdzie wymagany przepływ jest mały, ale w celu zapewnienia zgodności z przepisami zgodnie z sekcją VIII ASME niezbędny jest certyfikowany zawór kołnierzowy.
• Systemy sprężonego powietrza: W odbiornikach i kolektorach sprężarek powietrza w obiektach przemysłowych o ciśnieniach roboczych od 100 do 300 psig powszechnie stosowane są zawory bezpieczeństwa z kryzą D ze względu na umiarkowane wymagania dotyczące przepływu w stosunku do objętości zbiornika.
• Sprzęt do przetwarzania gazu: Separatory, płuczki i bębny odparowujące w operacjach wydobycia ropy i gazu mogą wymagać ciśnieniowych zaworów nadmiarowych z kryzą D, gdy natężenie przepływu gazu w warunkach upustu mieści się w zakresie wydajności 0,110 in².
• Statki do przetwórstwa farmaceutycznego i spożywczego: Małe reaktory i zbiorniki magazynujące w tych gałęziach przemysłu często działają zgodnie ze ścisłymi wymogami higieny w połączeniu z umiarkowanymi wartościami granicznymi ciśnienia, co sprawia, że kryza D jest właściwym wyborem kołnierzowego zaworu bezpieczeństwa.

Specyficzne dla producenta interpretacje D-4 w zaworach bezpieczeństwa

Chociaż API 526 standaryzuje literę otworu, przyrostek numeryczny różni się w zależności od producenta. Oto jak kilku głównych producentów zaworów bezpieczeństwa używa przyrostka numerycznego obok oznaczenia kryzy D:

Crosby (Emerson)

W seriach JOS-E i JBS-E firmy Crosby zastosowano literę otworu API w ciągu numeru modelu. Zawór zamówiony w konfiguracji „1-D-2” ma 1-calowy wlot, kryzę D i 2-calowy wylot. Crosby nie używa przyrostka numerycznego po literze otworu w taki sam sposób jak D-4; zamiast tego elementy numeryczne odnoszą się do rozmiarów przyłączy nadwozia w strukturze numerów modeli.

Inżynieria Farris (Curtiss-Wright)

Farris używa numeru seryjnego (np. 2600, 2700) w połączeniu z oznaczeniem otworu. Ich kody zamówieniowe obejmują literę kryzy oddzielnie od przyrostka serii, ale część dokumentacji odnosi się do kodów łączonych, gdzie liczba występująca po literze kryzy wskazuje obudowę sprężyny lub grupę ustawień zakresu ciśnienia. W tym kontekście „D4” może odnosić się do zaworu kryzy D skonfigurowanego dla określonej grupy zakresu sprężyn nr 4.

Leser

Leser, niemiecki producent o silnej obecności na całym świecie, używa liter API w swoich seriach zaworów kołnierzowych (typ 441, 459, 526), ale inaczej konstruuje pełne kody modeli. Numer przyrostka w ich systemie zazwyczaj odpowiada grupie materiałów korpusu lub klasie ciśnienia — na przykład kołnierzom klasy 150 w porównaniu z klasą 300. Notacja „D-4” w dokumentacji firmy Leser wymagałaby odniesienia się do konkretnego katalogu produktów firmy, aby potwierdzić, czy „-4” odnosi się do grupy materiałów, klasy ciśnienia lub konfiguracji usług.

Spirax Sarco

Spirax Sarco koncentruje się głównie na zastosowaniach związanych z parą i kondensatem. Ich kołnierzowe zawory bezpieczeństwa do obsługi pary korzystają z oznaczeń kryz API w niektórych liniach produktów, z modyfikatorami numerycznymi wskazującymi ciśnienie znamionowe lub konfiguracje wyposażenia. Przeglądając jakąkolwiek dokumentację firmy Spirax Sarco zawierającą odniesienie do D-4, „-4” najprawdopodobniej oznacza określony zakres ustawionego ciśnienia w obrębie rozmiaru korpusu kryzy D.

Kluczowy wniosek jest następujący: zawsze zapoznaj się z arkuszem danych konkretnego producenta lub przewodnikiem zamawiania, gdy napotkasz oznaczenie takie jak D-4. Litera API standaryzuje obszar przepływu. Sufiks numeryczny jest zastrzeżony i różni się w zależności od producenta. Zamawianie zaworu bezpieczeństwa wyłącznie w oparciu o kod bez sprawdzenia znaczenia specyficznego dla producenta może skutkować otrzymaniem zaworu o niewłaściwej klasie ciśnienia, materiale wykończenia lub konfiguracji dla Twojego zastosowania.

Dobór zaworu bezpieczeństwa: krok po kroku proces wyboru kryzy D

Właściwy dobór zaworu bezpieczeństwa to formalny proces inżynieryjny regulowany przepisami ASME i API. Obejmuje kilka kolejnych kroków, a pośpiech przez nie lub pomijanie etapów weryfikacji jest częstą przyczyną problemów w terenie.

1. Określ scenariusz łagodzący: Określ, który scenariusz nadciśnienia ma zastosowanie – zablokowany wylot, pożar, awaria instalacji, awaria zaworu sterującego, rozszerzalność cieplna lub inna przyczyna. Każdy scenariusz generuje inną wymaganą szybkość uwalniania.
2. Oblicz wymaganą wydajność odciążającą: Na podstawie obowiązującego scenariusza obliczyć masowe lub objętościowe natężenie przepływu płynu, który należy usunąć. W przypadku zablokowanego wylotu w systemie gazowym jest to zazwyczaj maksymalne natężenie przepływu na wlocie. W przypadku pożaru zbiornika wypełnionego cieczą obliczenia są zgodne ze wzorami dopływu ciepła API 521 w oparciu o powierzchnię zwilżoną.
3. Określ warunki odciążające: Zidentyfikować skład płynu, temperaturę w warunkach odciążenia, ciśnienie wlotowe (ciśnienie zadane plus odpowiednia akumulacja) i przeciwciśnienie na wylocie. Parametry te są uwzględniane bezpośrednio w obliczeniach powierzchni kryzy.
4. Oblicz wymaganą powierzchnię kryzy: Zastosuj odpowiedni wzór API/ASME (równania gazu, pary lub cieczy różnią się). Daje to minimalną wymaganą efektywną powierzchnię przepływu w calach kwadratowych lub mm².
5. Wybierz następną większą standardową kryzę: Porównaj obliczoną wymaganą powierzchnię z tabelą kryz API 526 i wybierz następny dostępny rozmiar, który przekracza wymagania. Jeśli obliczona powierzchnia wynosi 0,095 cala², wybierana jest kryza D (0,110 cala²). Jeśli wynosi 0,112 cala², przejdź do otworu E (0,196 cala²).
6. Sprawdź zgodność przeciwciśnienia: Potwierdź, że wybrany typ zaworu (konwencjonalny, z odciążonym mieszkiem lub sterowany pilotem) jest odpowiedni dla przewidywanego poziomu przeciwciśnienia.
7. Określ pełną konfigurację zaworu: Określ parametry kołnierza wlotowego i wylotowego (klasa ASME 150, 300, 600 itd.), materiał korpusu i wykończenia (stal węglowa, stal nierdzewna, stop), rodzaj pokrywy (otwarta lub zamknięta) oraz wszelkie specjalne wymagania, takie jak miękkie gniazda lub kneble testowe.

Typowe błędy przy doborze zaworu bezpieczeństwa z kryzą D

Nawet doświadczeni inżynierowie popełniają błędy podczas specyfikacji zaworu bezpieczeństwa. Poniższe błędy pojawiają się wielokrotnie podczas inspekcji branżowych i przeglądów po incydencie z udziałem kryzy D i innych standardowych zaworów bezpieczeństwa z kryzą.

• Używanie pojemności znamionowej zamiast wymaganej: Arkusze danych zaworu bezpieczeństwa podają rzeczywisty przepływ znamionowy przez zawór w określonych warunkach. Inżynierowie czasami dopasowują tę liczbę do normalnego przepływu roboczego systemu, a nie do wymaganego przepływu upustowego w warunkach nadciśnienia. Scenariusz odciążający – a nie normalne warunki pracy – zapewnia wymaganą wydajność.
• Ignorując przeciwciśnienie: Zainstalowanie konwencjonalnego, obciążonego sprężyną zaworu bezpieczeństwa z kryzą D na kolektorze, w którym przeciwciśnienie zmienia się w zakresie od 15% do 40% ustawionego ciśnienia, spowoduje znaczny dryft ustawionego ciśnienia. W zastosowaniach z wysokim przeciwciśnieniem należy stosować odciążone mieszki lub zawory sterowane pilotem.
• Mylący obszar kryzy ze średnicą otworu: Oznaczenie „D” odnosi się do efektywnej powierzchni wyładowania, która uwzględnia współczynnik wyładowania (Kd). Rzeczywista fizyczna średnica kryzy jest większa niż powierzchnia równoważna obliczona na podstawie powierzchni efektywnej. W obliczeniach wymiarowania nie należy zastępować pomiarów fizycznych otworów powierzchnią efektywną.
• Wymiana na innego producenta bez sprawdzenia równoważności: Zawór kryzowy producenta A i zawór kryzowy producenta B mają tę samą efektywną powierzchnię przepływu (0,110 cala²), ale ich wymiary fizyczne, zakresy sprężyn, opcje materiałowe i przyrostki numeryczne modeli mogą się różnić. Przed porównaniem numerów części należy zawsze sprawdzić u producenta.
• Ustawienie ciśnienia zbyt blisko ciśnienia roboczego: Zazwyczaj należy ustawić przynajmniej zawory bezpieczeństwa 10% powyżej normalnego ciśnienia roboczego aby zapobiec zagotowaniu się i uszkodzeniu siedziska. Zawór kryzy D ustawiony na ciśnienie 100 psig w systemie, który rutynowo pracuje przy ciśnieniu 97 psig, będzie ulegał przyspieszonemu zużyciu gniazda i może nie być szczelnie osadzony po odpowietrzeniu.

Wymagania dotyczące konserwacji i testowania zaworów bezpieczeństwa z kryzą D

Prawidłowo zwymiarowany i zainstalowany zawór bezpieczeństwa z kryzą D w dalszym ciągu wymaga regularnej konserwacji i testowania, aby zachować funkcjonalność i zgodność z przepisami. Wymagania prawne dotyczące częstotliwości testowania zaworów bezpieczeństwa są różne, ale większość ram regulacyjnych i najlepszych praktyk branżowych jest zgodna z poniższymi wytycznymi.

Interwały testowania

Krajowa Rada Inspektorów Kotłów i Zbiorników Ciśnieniowych (NB-23) oraz większość jurysdykcji stanowych w Stanach Zjednoczonych wymaga, aby zawory bezpieczeństwa w kotłach były testowane co najmniej raz w roku. W przypadku zbiorników ciśnieniowych zgodnych z sekcją VIII ASME odstępy między testami są często regulowane przez program kontroli oparty na ryzyku (RBI) właściciela, który może określać odstępy od 2 do 5 lat w zależności od intensywności eksploatacji i historii zaworu. API 576 — „Kontrola urządzeń obniżających ciśnienie” — zawiera szczegółowe wytyczne dotyczące częstotliwości przeglądów, metod testowania i kryteriów akceptacji ciśnieniowych zaworów nadmiarowych, w tym konfiguracji kryz.

Testowanie na stanowisku badawczym a testowanie na miejscu

Zawory bezpieczeństwa można testować na miejscu za pomocą dźwigni podnośnika kontrolnego (jeśli jest dostępna i jeśli ciśnienie w układzie jest wystarczające) lub na stanowisku badawczym po wycofaniu z eksploatacji. Testy na stanowisku laboratoryjnym są bardziej wszechstronne i wymagane, gdy zawór musi zostać ponownie certyfikowany po naprawie lub gdy testy na miejscu nie mogą dokładnie zweryfikować ustawionego ciśnienia. Podczas testów na stanowisku badawczym zawór bezpieczeństwa z kryzą D jest poddawany rosnącemu ciśnieniu wlotowemu, aż do momentu jego otwarcia; sprawdzane jest ustawione ciśnienie, a po ponownym zamknięciu zawór jest sprawdzany pod kątem szczelności gniazda.

Typowe problemy związane z konserwacją

• Wyciek siedzenia: Najczęstszy problem stwierdzany podczas kontroli. Spowodowane zanieczyszczeniem procesowym gniazda, drganiami lub korozją. Kryza D, będąc małym zaworem, jest szczególnie podatna na zanieczyszczenia cząstkami blokującymi gniazdo.
• Zmęczenie sprężynowe lub korozja: Sprężyny z czasem tracą napięcie, szczególnie w przypadku pracy w wysokiej temperaturze lub korozyjnie. Zmęczona sprężyna powoduje spadek ustawionego ciśnienia.
• Blokada wlotu: Gromadzenie się zanieczyszczeń na wlocie ogranicza przepływ przez kryzę D i może uniemożliwić osiągnięcie pełnego skoku zaworu. Siatki wlotowe, jeśli są stosowane, muszą być regularnie czyszczone.
• Narastanie przeciwciśnienia na wylocie: Częściowo zablokowana rura tłoczna zwiększa przeciwciśnienie i wpływa na ciśnienie nastawy oraz wydajność upustową w przypadku konwencjonalnych (nieodciążonych) zaworów bezpieczeństwa.

Normy regulacyjne dotyczące zaworów bezpieczeństwa z oznaczeniem kryzy D

Zawory bezpieczeństwa — w tym te z oznaczeniami kryz D i D-4 — muszą być zgodne z wielowarstwowym zestawem kodów i norm. Zrozumienie, które standardy mają zastosowanie do konkretnej instalacji, jest niezbędne dla zgodności z prawem i bezpiecznej pracy.

• Sekcja I ASME: Obejmuje kotły energetyczne. Zawory bezpieczeństwa w kotłach muszą posiadać certyfikat ASME i być opatrzone symbolem kodu „V”, wskazującym, że przeszły testy certyfikacyjne wydajności w uznanym laboratorium badawczym.
• Sekcja VIII ASME: Obejmuje zbiorniki ciśnieniowe. Ciśnieniowe zawory nadmiarowe muszą być opatrzone znakiem „UV” w przypadku ciśnieniowych zaworów nadmiarowych lub znakiem „UD” w przypadku płytek bezpieczeństwa. Kryza D jest powszechnie stosowana w zastosowaniach Sekcji VIII.
• Norma API 526: Ustanawia standardy wymiarowe i materiałowe dla kołnierzowych stalowych ciśnieniowych zaworów nadmiarowych stosowanych w przemyśle naftowym i chemicznym. Definiuje efektywną powierzchnię kryzy D jako 0,110 in².
• Norma API 520 (Część I i II): Zawiera wskazówki dotyczące wymiarowania, wyboru i instalacji urządzeń obniżających ciśnienie. Część I obejmuje projektowanie i wymiarowanie; Część II obejmuje wymagania instalacyjne, w tym konstrukcję rurociągów wlotowych i wylotowych, aby zapobiec drganiom i nadmiernemu przeciwciśnieniu.
• Norma API 521: Obejmuje systemy rozprężające i rozprężające, w tym projektowanie systemów pochodni i odpowietrzników. Lektura wymagana przy projektowaniu układu tłocznego dla zaworów bezpieczeństwa.
• PED (dyrektywa dotycząca urządzeń ciśnieniowych) 2014/68/UE: Europejskie równoważne ramy regulujące urządzenia nadmiarowe ciśnienia, w tym zawory bezpieczeństwa stosowane w państwach członkowskich UE.
• Kodeks inspekcji Krajowej Rady (NBIC / NB-23): Reguluje instalację, kontrolę i naprawę urządzeń nadmiarowych ciśnienia w jurysdykcjach, które je przyjęły, głównie w Stanach Zjednoczonych i Kanadzie.
