Jakie są różne typy zaworów bezpieczeństwa?

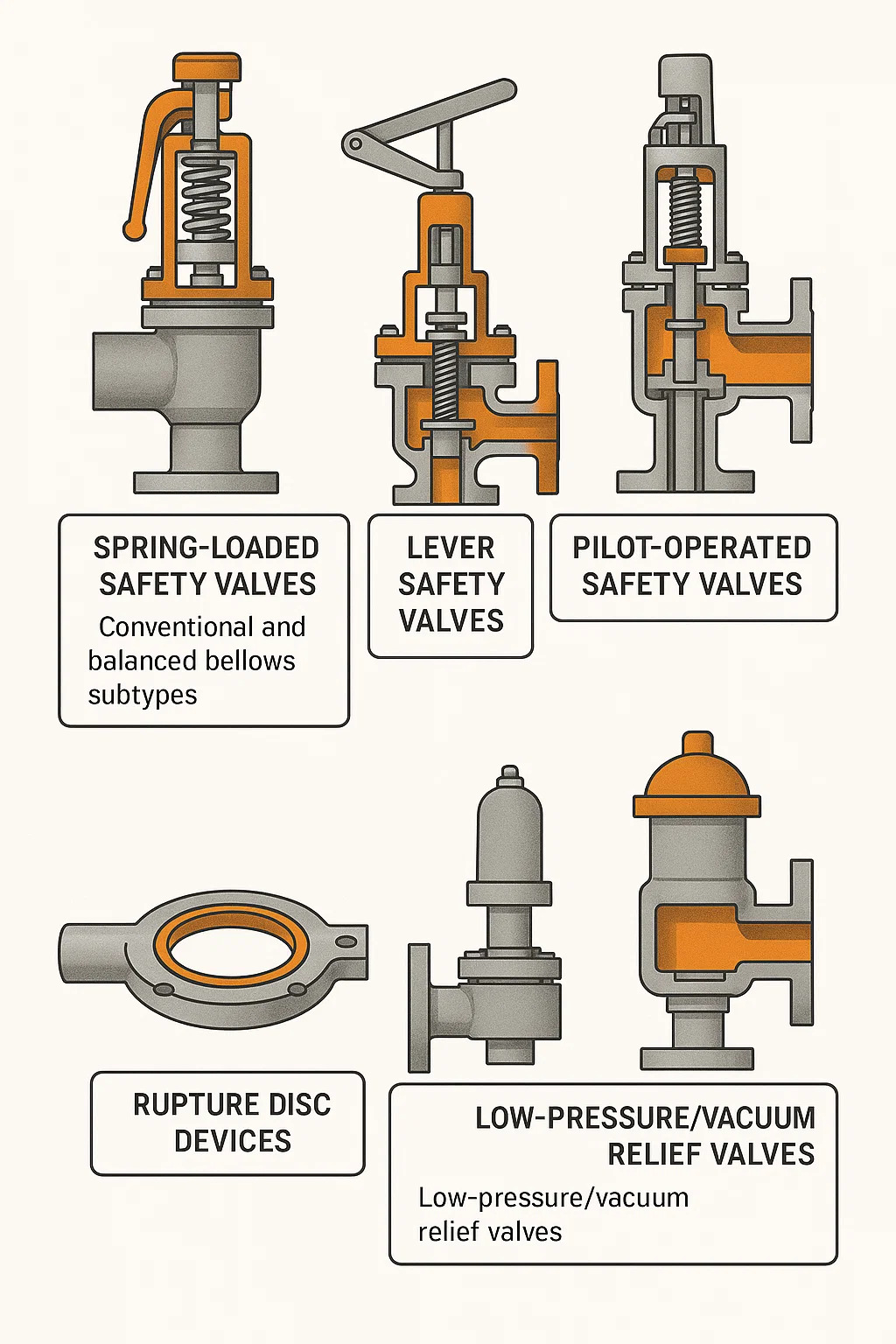

Zawory bezpieczeństwa są urządzeniami krytycznymi do ochrony urządzeń ciśnieniowych. Otwierają się automatycznie, gdy ciśnienie przekroczy zadaną granicę, uwalniając medium (takie jak gaz lub ciecz), zapobiegając w ten sposób uszkodzeniu sprzętu lub zagrożeniom. W zależności od sposobu działania i cech konstrukcyjnych główne typy to:

1. Sprężynowe zawory bezpieczeństwa

Jest to najpopularniejszy i podstawowy typ, wykorzystujący siłę sprężyny do przeciwdziałania wewnętrznemu ciśnieniu układu.
Zasada działania: Pod normalnym ciśnieniem roboczym sprężyna dociska dysk zaworu mocno do gniazda zaworu, utrzymując uszczelnienie. Kiedy ciśnienie w układzie wzrośnie powyżej ustawionej siły sprężyny, płytka zaworu podnosi się i zaczyna wypływać medium.
Cechy: Stosunkowo prosta konstrukcja i wysoka niezawodność.
Podtypy:
Konwencjonalne: Przeciwciśnienie tłoczenia wpływa bezpośrednio na ustawione ciśnienie otwarcia.
Zrównoważony mieszek: wykorzystuje mieszek, aby przeciwdziałać wpływowi przeciwciśnienia na ciśnienie otwarcia zaworu, zapewniając dokładne otwarcie nawet przy zmiennym przeciwciśnieniu.

2. Dźwigniowe zawory bezpieczeństwa

Ten typ zaworu bezpieczeństwa wykorzystuje kombinację dźwigni i przeciwwagi, aby zapewnić siłę zamykającą.
Zasada działania: Dźwignia jest połączona z tarczą zaworu, a na drugim końcu dźwigni zawieszona jest ruchoma przeciwwaga. Regulując położenie przeciwwagi na dźwigni, można precyzyjnie ustawić ciśnienie otwarcia zaworu.
Cechy: Stosunkowo nieporęczna konstrukcja, często stosowana w dużych urządzeniach takich jak kotły parowe, ułatwiająca ręczne podnoszenie zaworu w celu regularnego opróżniania (tzw. „odsalanie ręczne” lub „odpowietrzenie ręczne”). Mniej powszechnie stosowane w nowoczesnym przemyśle niż typy sprężynowe.

3. Zawory bezpieczeństwa sterowane pilotem

Ten typ wykorzystuje samo ciśnienie w układzie do sterowania otwieraniem i zamykaniem zaworu, składającego się z zaworu głównego i małego urządzenia sterującego (zaworu pilotowego).
Zasada działania: Zawór pilotowy najpierw wykrywa ciśnienie w układzie. Kiedy ciśnienie osiągnie ustawioną wartość, zawór pilotowy otwiera się, uwalniając ciśnienie w górnej części zaworu głównego, umożliwiając ciśnieniu w układzie otwarcie głównego zaworu i wykonanie opróżnienia na dużą skalę.
Funkcje:
Bardziej precyzyjne otwieranie: Przed otwarciem ciśnienie może być bardzo zbliżone do wartości zadanej.
Duża objętość wylotowa: Zawór główny może być bardzo duży.
Odpowiednie do systemów wysokociśnieniowych: W porównaniu z zaworami sprężynowymi można je zaprojektować tak, aby były bardziej kompaktowe i obsługiwały duże natężenia przepływu.

4. Urządzenia z płytką bezpieczeństwa

Ściśle mówiąc, nie jest to tradycyjny zawór, ale raczej jednorazowe urządzenie nadmiarowe.
Zasada działania: Składa się ze wstępnie skalibrowanej cienkiej metalowej membrany (lub materiału niemetalowego) zainstalowanej na pojemniku. Kiedy ciśnienie w pojemniku osiągnie określoną wartość, membrana natychmiast pęka, szybko uwalniając ciśnienie.
Funkcje:
Niezwykle duża szybkość reakcji.
Jednorazowego użytku: Należy wymienić po pęknięciu.
Może być stosowany w połączeniu z zaworami bezpieczeństwa: Płytka bezpieczeństwa znajduje się po stronie wlotowej zaworu bezpieczeństwa, aby chronić zawór bezpieczeństwa przed korozją lub zapobiegać niewielkim wyciekom.

5. Zawory nadmiarowe niskiego ciśnienia/próżni

Te zawory bezpieczeństwa zostały specjalnie zaprojektowane, aby chronić duże pojemniki, takie jak zbiorniki magazynowe, przed odkształceniem lub uszkodzeniem na skutek nadmiernego ciśnienia lub **próżni (bardzo niskiego ciśnienia wewnętrznego)**.
Zasada działania:
Redukcja ciśnienia: Gdy ciśnienie wewnętrzne przekroczy ustawioną wartość, zawór otwiera się, aby uwolnić wewnętrzny gaz.
Redukcja podciśnienia: Gdy ciśnienie wewnętrzne spadnie poniżej ciśnienia atmosferycznego (wytwarzając próżnię), zawór otwiera się, zasysając powietrze zewnętrzne, równoważąc ciśnienie wewnętrzne i zewnętrzne.
Funkcje: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
