Jak często należy sprawdzać zawory bezpieczeństwa? Kompletny przewodnik

Jak często należy sprawdzać zawory bezpieczeństwa?

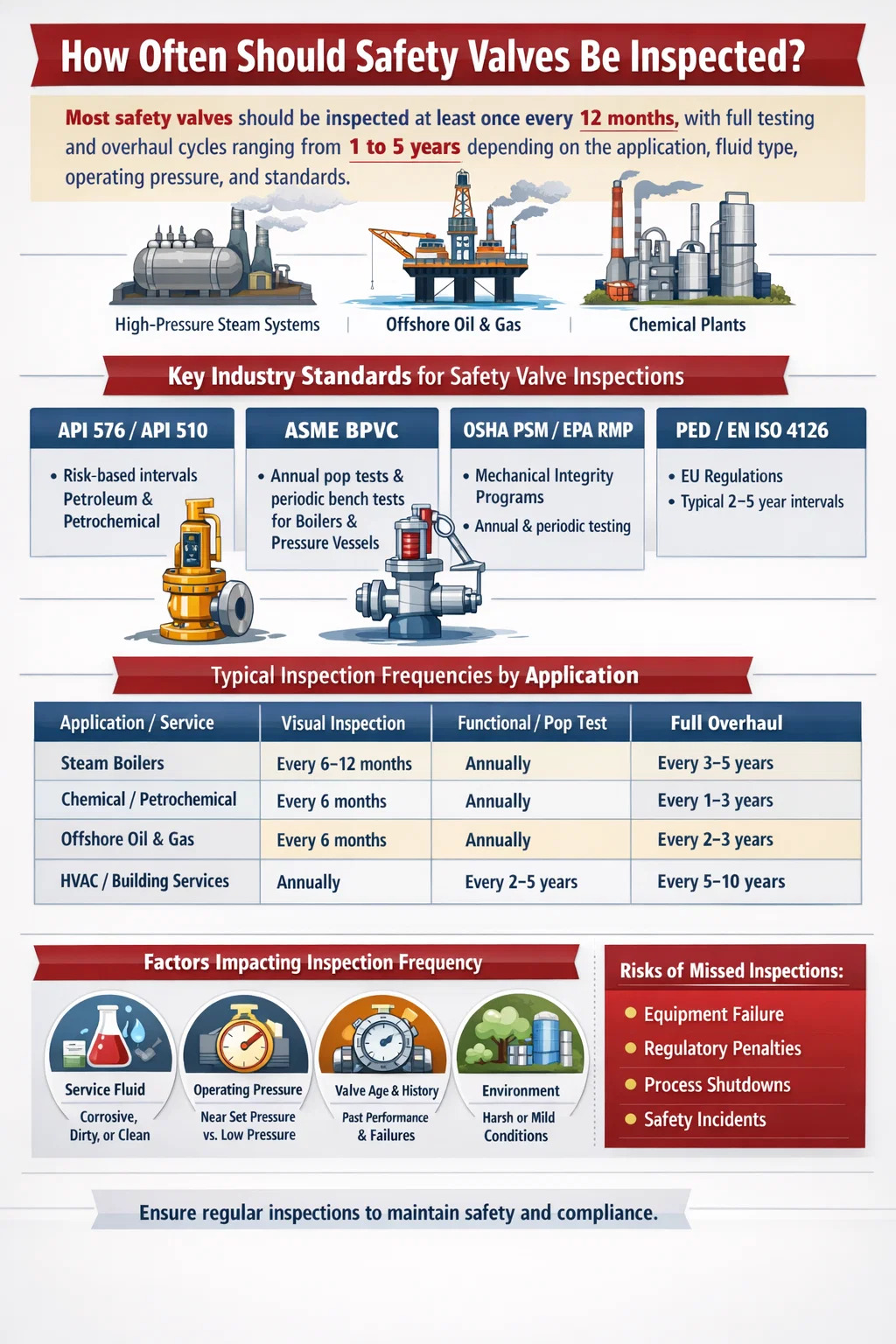

Bezpośrednia odpowiedź: większość zaworów bezpieczeństwa należy sprawdzać przynajmniej raz na 12 miesięcy , z pełnymi cyklami testowania i remontów trwającymi od 1 do 5 lat, w zależności od zastosowania, rodzaju płynu, ciśnienia roboczego i obowiązujących norm prawnych. Nie jest to jednak reguła uniwersalna. Wysokociśnieniowe systemy parowe, zakłady przetwórstwa chemicznego i morskie instalacje naftowe mają własne okresy przeglądów, a nieprzestrzeganie prawidłowego harmonogramu może skutkować katastrofalną awarią sprzętu, karami regulacyjnymi lub utratą życia.

Zawory bezpieczeństwa — zwane także ciśnieniowymi zaworami nadmiarowymi (PRV), ciśnieniowymi zaworami bezpieczeństwa (PSV) lub zaworami nadmiarowymi, w zależności od kontekstu — należą do najważniejszych elementów każdego układu ciśnieniowego. Ich jedynym celem jest otwarcie przy określonym ciśnieniu i uwolnienie nadciśnienia, zanim będzie ono mogło uszkodzić sprzęt lub zagrozić personelowi. Jeśli się nie otworzą, konsekwencje mogą sięgać od uszkodzenia rurociągów po katastrofalne eksplozje statków. Jeśli po otwarciu nie zamykają się prawidłowo, powodują kosztowne straty w procesie i stwarzają ryzyko zanieczyszczenia.

Dlatego ustalenie właściwej częstotliwości inspekcji nie jest drobnym zadaniem administracyjnym. Jest to kluczowy element zarządzania bezpieczeństwem zakładu, integralnością procesów i zgodnością z prawem.

Normy branżowe regulujące częstotliwość przeglądów zaworów bezpieczeństwa

Kilka głównych międzynarodowych norm i przepisów określa ramy częstotliwości testowania i kontroli zaworów bezpieczeństwa. Zrozumienie, który standard ma zastosowanie do Twojej działalności, jest punktem wyjścia do opracowania dowolnego programu inspekcji.

API 510 i API 576

Amerykańskiego Instytutu Naftowego API 576 (Kontrola urządzeń obniżających ciśnienie) to najczęściej przywoływana na świecie norma dotycząca kontroli ciśnieniowych zaworów nadmiarowych w przemyśle naftowym i petrochemicznym. API 576 nie wymaga stałego interwału, ale zamiast tego zapewnia ramy oparte na ryzyku. Stwierdza, że ​​częstotliwość przeglądów powinna opierać się na historii zaworu, warunkach eksploatacji i konsekwencjach awarii. Typowe odstępy czasu, do których odwołuje się praktyka branżowa w ramach API 576, wahają się od 5 lat na czyste i niekorodujące usługi tak często jak rocznie lub rzadziej w przypadku usług zanieczyszczających, żrących lub brudnych .

Uzupełnia to API 510 (Kodeks kontroli zbiorników ciśnieniowych), wymagając, aby urządzenia obniżające ciśnienie były sprawdzane i testowane zgodnie z harmonogramem ustalonym przez wykwalifikowanego inspektora lub inżyniera bezpieczeństwa procesowego, biorąc pod uwagę środowisko pracy i historię nieprawidłowego działania.

Kod ASME kotła i zbiornika ciśnieniowego (BPVC)

Sekcja I ASME BPVC (Kotły energetyczne) i Sekcja VIII (Zbiorniki ciśnieniowe) wymagają regularnego testowania zaworów bezpieczeństwa w kotłach i zbiornikach ciśnieniowych. W przypadku kotłów energetycznych wiele jurysdykcji wymaga: fizyczny test pop przynajmniej raz w roku , często podczas planowych przestojów. Normy ASME wymagają również, aby każdy zawór, który był używany przez pewien okres, został wymontowany w celu przeprowadzenia testów na stanowisku badawczym, w większości jurysdykcji w odstępach czasu zwykle nie przekraczających 5 lat.

Wymagania OSHA PSM i EPA RMP

W Stanach Zjednoczonych obiekty objęte normą OSHA dotyczącą zarządzania bezpieczeństwem procesowym (PSM) (29 CFR 1910.119) i programem zarządzania ryzykiem (RMP) Agencji Ochrony Środowiska muszą posiadać program integralności mechanicznej obejmujący urządzenia zmniejszające ciśnienie. Przepisy te wymagają udokumentowanych procedur inspekcji i testowania, pisemnych zapisów wszystkich inspekcji oraz działań naprawczych w przypadku wykrycia braków. Przepisy nie określają wprawdzie uniwersalnego interwału, ale nakładają na pracodawcę obowiązek ustalania interwałów w oparciu o zalecenia producentów i dobrą praktykę inżynierską – co w praktyce oznacza zazwyczaj coroczne oględziny wizualne i okresowe testy funkcjonalne.

PED i EN ISO 4126 (Unia Europejska)

W Europie dyrektywa w sprawie urządzeń ciśnieniowych (PED 2014/68/UE) i związana z nią norma EN ISO 4126 regulują wymagania dotyczące konstrukcji i bezpieczeństwa urządzeń obniżających ciśnienie. Przepisy krajowe w państwach członkowskich UE określają następnie częstotliwości przeglądów. Na przykład w Niemczech BetrSichV (rozporządzenie dotyczące bezpieczeństwa przemysłowego) zazwyczaj wymaga corocznego sprawdzania zaworów bezpieczeństwa 2 do 5 lat w zależności od klasy ciśnienia i kategorii płynu, z corocznymi kontrolami wizualnymi w większości zastosowań przemysłowych.

Zalecane okresy przeglądów według rodzaju zastosowania

Ponieważ nie ma uniwersalnego zastosowania, poniższa tabela podsumowuje zalecane lub powszechnie praktykowane częstotliwości przeglądów w głównych kategoriach zastosowań.

Czynniki określające, jak często zawory bezpieczeństwa wymagają przeglądu

Częstotliwości kontroli nigdy nie określa się oddzielnie. Przy ustalaniu lub dostosowywaniu harmonogramu inspekcji dowolnego ciśnieniowego zaworu bezpieczeństwa należy ocenić szereg czynników operacyjnych i środowiskowych.

Charakterystyka płynu serwisowego

Charakter płynu przepływającego przez system ma prawdopodobnie największy wpływ na szybkość zużywania się zaworu bezpieczeństwa. Płyny można ogólnie sklasyfikować jako czyste, zanieczyszczające lub żrące, a każda kategoria wymaga różnych częstotliwości przeglądów.

• Czysta para lub gaz obojętny: To są najbardziej wybaczające usługi. Zawory mogą pozostać niezawodne przez okres do 5 lat pomiędzy pełnymi remontami, jeśli warunki pracy są stabilne.
• Żrące kwasy lub zasady: Atak chemiczny na tarczę, gniazdo i sprężynę może znacznie pogorszyć dokładność ustawienia ciśnienia w ciągu 12 miesięcy. Minimalną akceptowalną częstotliwością są coroczne testy funkcjonalne.
• Usługi brudne lub polimeryzujące: Płyny przenoszące cząstki stałe lub z czasem polimeryzujące mogą powodować przyklejanie się dysku zaworu do gniazda – co jest znane jako „duszenie zaworu” lub „blokowanie gniazda” – powodując, że zawór nie będzie działał w razie potrzeby. Zastosowania te wymagają najczęstszych odstępów między przeglądami, czasami tak krótkich, jak co 3 do 6 miesięcy.
• Płyny lepkie lub wysokotemperaturowe: Przyspieszają one zużycie elementów wewnętrznych i mogą powodować zmęczenie cieplne zespołu sprężyny.

Ciśnienie robocze w stosunku do ustawionego ciśnienia

Zawory bezpieczeństwa, które działają blisko ustawionego ciśnienia, doświadczają zjawiska zwanego „duszeniem”, w którym tarcza nieznacznie unosi się przed osiągnięciem pełnego ciśnienia upustowego. To powtarzające się częściowe podnoszenie powoduje zużycie gniazda i może prowadzić do wycieków, zmniejszając zdolność skutecznego uszczelniania zaworu. Zawory pracujące przy ponad 90% ustawionego ciśnienia powinny być sprawdzane częściej niż te pracujące przy 70% lub niższym. Ogólnym zaleceniem jest utrzymywanie ciśnienia roboczego nie wyższego niż 90% ustawionego ciśnienia dla zaworów sprężynowych i nie więcej niż 80% dla sterowanych pilotem zaworów nadmiarowych we wrażliwych zastosowaniach.

Wiek Valve i wydajność historyczna

Zawór z czystą historią przeglądów i stałymi odczytami ciśnienia zadanego w wielu cyklach testowych może uzasadniać dłuższe okresy między przeglądami głównymi. I odwrotnie, zawór, który wcześniej nie przeszedł testu wytrzymałościowego, przeciekał na gnieździe lub wymagał regulacji ciśnienia zadanego, powinien zostać poddany krótszemu cyklowi przeglądu, niezależnie od ogólnej kategorii użytkowania. To historyczne podejście stanowi podstawę metodologii inspekcji opartej na ryzyku (RBI), szeroko stosowanych w sektorze ropy i gazu.

Liczba uruchomień

Za każdym razem, gdy zawór bezpieczeństwa otwiera się i zamyka, powierzchnie uszczelniające podlegają uderzeniom mechanicznym. Zawory o dużej cykliczności — te, które często się otwierają z powodu niestabilności procesu lub przewymiarowania — zużywają się znacznie szybciej niż zawory, które rzadko się uruchamiają. Zawór, który się otworzył więcej niż 10 razy w okresie świadczenia usługi należy poddać oględzinom i testom funkcjonalnym przed następnym zaplanowanym terminem.

Warunki otoczenia i środowiska

Instalacje zewnętrzne w środowisku wilgotnym, morskim lub silnie zanieczyszczonym korodują szybciej niż instalacje wewnętrzne. Zawory narażone na bezpośrednie opady deszczu, mgłę solną lub atmosferę o dużej wilgotności wymagają częstszych inspekcji zewnętrznych w celu sprawdzenia, czy nie są zablokowane otwory wentylacyjne, korozja korpusu i integralność obudowy sprężyny.

Rodzaje kontroli zaworów bezpieczeństwa i ich zakres

Nie każda kontrola ma taki sam zakres. Istnieją cztery różne poziomy działań inspekcyjnych, z których każdy służy innemu celowi i wymaga innego poziomu umiejętności i zasobów.

Poziom 1: Wizualna kontrola zewnętrzna

Jest to najbardziej podstawowa i najczęściej wykonywana kontrola. Nie wymaga wycofywania zaworu z eksploatacji. Przeszkolony operator lub inspektor wizualnie sprawdza zawór pod kątem:

• Oznaki wycieku za gniazdem (pozostałości płynu procesowego, plamy, osady krystaliczne)
• Korozja, wżery lub uszkodzenia mechaniczne korpusu zaworu i pokrywy
• Zablokowane lub uszkodzone korki odpowietrzające i otwory spustowe
• Luźne lub brakujące plomby i kołki blokujące
• Prawidłowa orientacja instalacji i stan rurociągu tłocznego
• Czytelne dane z tabliczki znamionowej zgodne z dokumentacją techniczną

Inspekcje wizualne należy przeprowadzać co najmniej raz w roku w przypadku większości zastosowań przemysłowych i co 3 do 6 miesięcy w agresywnych środowiskach pracy.

Poziom 2: Testowanie funkcjonalne na miejscu

Testy na miejscu — zwane także testami online lub testami w terenie — weryfikują, czy zawór otworzy się przy ustalonym ciśnieniu lub w jego pobliżu, bez konieczności usuwania go z linii technologicznej. Zwykle wykonuje się to jedną z dwóch metod:

• Ręczny test podnoszenia: Dźwignia podnoszenia służy do częściowego otwarcia zaworu w celu sprawdzenia swobodnego ruchu dysku. Jest to wyłącznie kontrola jakościowa i nie sprawdza dokładności ustawionego ciśnienia.
• Kontrolowana próba ciśnieniowa: Używając przenośnego sprzętu testowego (takiego jak narzędzia testowe HYTORK lub Furmanite), kontrolowane ciśnienie jest przykładane do wlotu zaworu, gdy pozostaje on podłączony do systemu. Mierzone jest rzeczywiste ciśnienie otwarcia i porównywane z wytłoczonym ciśnieniem zadanym.

Testowanie na miejscu jest cenne, ponieważ pozwala uniknąć kosztów i zakłóceń procesu usuwania zaworów, a jednocześnie generuje dane ilościowe. Ma jednak ograniczenia: nie jest w stanie szczegółowo ocenić korozji wewnętrznej ani stanu gniazda.

Poziom 3: Testowanie na stanowisku badawczym (test pop)

Testowanie na stanowisku badawczym wymaga wycofania zaworu z eksploatacji i przetransportowania go do warsztatu lub placówki testującej zawory. Zawór jest montowany na stanowisku badawczym i poddawany działaniu ciśnienia aż do jego otwarcia. Rzeczywiste ciśnienie otwarcia, szczelność gniazda i ciśnienie ponownego osadzania są mierzone i dokumentowane. Normy ASME wymagają, aby ciśnienie otwarcia mieściło się w granicach ±3% wytłoczonego ciśnienia nastawy dla większości zastosowań (±2% dla pary powyżej 70 psig).

Testowanie na stanowisku laboratoryjnym jest najdokładniejszą metodą sprawdzania działania zaworów i jest wymagane przez większość organów regulacyjnych w przypadku zbiorników ciśnieniowych i kotłów w regularnych odstępach czasu. Umożliwia także inspektorowi bezpośrednie sprawdzenie elementów wewnętrznych.

Poziom 4: Pełny demontaż, kontrola i remont

Pełny remont obejmuje całkowity demontaż zaworu bezpieczeństwa, kontrolę wszystkich elementów wewnętrznych, wymianę części eksploatacyjnych (tarcza, gniazdo dyszy, sprężyna, uszczelki i prowadnica), ponowny montaż i sprawdzenie na stanowisku badawczym przed ponowną instalacją. Jest to najbardziej wszechstronna forma inspekcji i jest zwykle wymagana w każdym przypadku 3 do 5 lat lub gdy zawór nie przeszedł testu funkcjonalnego, brał udział w zakłóceniu procesu lub był narażony na nietypowe zdarzenie, takie jak pożar lub poważne nadciśnienie.

Po pełnym remoncie zawór musi zostać ponownie certyfikowany, ponownie uszczelniony plombami drucianymi zabezpieczającymi przed manipulacją, a jego zapisy z inspekcji muszą zostać zaktualizowane o nowe dane z próby ciśnieniowej, wymienione części i tożsamość technika wykonującego pracę.

Inspekcja oparta na ryzyku (RBI) jako alternatywa dla stałych odstępów czasu

Tradycyjne podejście polegające na stosowaniu stałych odstępów między przeglądami – powiedzmy co 2 lata dla wszystkich zaworów bezpieczeństwa w zakładzie – jest coraz częściej zastępowane inspekcją opartą na ryzyku (RBI). RBI to metodologia, która łączy prawdopodobieństwo awarii z konsekwencjami niepowodzenia w celu określenia najbardziej odpowiedniej strategii kontroli dla każdego pojedynczego zaworu.

W ramach RBI zawór bezpieczeństwa chroniący bęben parowy pod wysokim ciśnieniem w elektrowni może być poddawany corocznej inspekcji, natomiast zawór nadmiarowy w niskociśnieniowym układzie przepłukiwania azotem w tym samym obiekcie może wymagać przeglądu jedynie co 5 lat. To ukierunkowane podejście zmniejsza niepotrzebne koszty konserwacji, koncentrując jednocześnie zasoby na sprzęcie o najwyższym ryzyku.

API 581 (technologia kontroli opartej na ryzyku) zapewnia szczegółową metodologię stosowania RBI w urządzeniach obniżających ciśnienie. Kluczowym efektem procesu RBI jest: analiza stopy popytu — oszacowanie, jak często w danym okresie może wystąpić konieczność otwarcia zaworu bezpieczeństwa. Zawory o wysokim zapotrzebowaniu wymagają częstszych kontroli, aby potwierdzić, że nadal działają. Zawory o bardzo niskim zapotrzebowaniu mogą kwalifikować się do dłuższych interwałów, ale tylko wtedy, gdy ich konsekwencje awarii są również niewielkie.

W przypadku obiektów wyposażonych w dużą liczbę zaworów bezpieczeństwa, RBI może skutkować Zmniejszenie całkowitego obciążenia pracą związaną z inspekcją o 30% do 50%. w porównaniu z programami o stałych odstępach czasu, bez uszczerbku dla bezpieczeństwa – pod warunkiem, że analiza ryzyka zostanie przeprowadzona rygorystycznie i będzie na bieżąco aktualizowana w miarę zmiany warunków procesu.

Typowe rodzaje usterek wykrywane podczas kontroli zaworu bezpieczeństwa

Zrozumienie tego, co faktycznie stwierdzają inspektorzy podczas sprawdzania zaworów bezpieczeństwa, utwierdza nas w przekonaniu, dlaczego regularne kontrole są tak ważne. Poniższe tryby awarii są najczęściej dokumentowane w programach inspekcji przemysłowych.

Wyciek siedzenia

Nieszczelność gniazda — w przypadku której zawór umożliwia ciągły, niewielki przepływ płynu nawet przy całkowitym zamknięciu — jest najczęstszą wadą wykrywaną podczas testów laboratoryjnych. Wynika to z uszkodzenia powierzchni gniazda spowodowanego gotowaniem, korozją lub uderzeniem cząstek stałych. Nieszczelny zawór bezpieczeństwa nie tylko oznacza stratę w procesie, ale może również z czasem spowodować dalszą erozję dysku, prowadząc do całkowitej utraty zdolności uszczelniania. Badania branżowe na to wskazują od 25% do 40% zaworów bezpieczeństwa wycofanych z eksploatacji wykazuje mierzalną nieszczelność w gnieździe w momencie kontroli.

Ustaw dryft ciśnienia

Sprężyny mogą z czasem tracić napięcie na skutek cykli termicznych, korozji lub zmęczenia materiału. Powoduje to, że rzeczywiste ciśnienie otwarcia dryfuje poniżej lub powyżej wytłoczonego ciśnienia nastawy. Zawór o ciśnieniu ustawionym na 100 psi, które uległo otwarciu przy ciśnieniu 80 psi, nie zapewnia wystarczającej ochrony przed nadciśnieniem. I odwrotnie, zawór, który przesunął się w górę i teraz otwiera się przy ciśnieniu 115 psi, naraża system na potencjalnie szkodliwe nadciśnienie, zanim zawór zostanie zwolniony. Ustawić dryf ciśnienia większy niż 5% od wartości wybitej zazwyczaj wymaga wymiany sprężyny i ponownej certyfikacji.

Zablokowany rurociąg tłoczny lub odpowietrznik

Rurociąg tłoczny, który został zablokowany — z powodu gniazdowania ptaków, tworzenia się lodu, gromadzenia się zanieczyszczeń lub nieprawidłowej instalacji zaworu — wytwarza przeciwciśnienie, które może uniemożliwić otwarcie zaworu przy ustawionym ciśnieniu. Jest to szczególnie niebezpieczny stan awaryjny, ponieważ podczas oględzin zawór może wydawać się w pełni sprawny, podczas gdy w rzeczywistości nie można go odpowietrzyć. Rurociągi tłoczne należy sprawdzać pod kątem zatorów, nadmiernego potencjału przeciwciśnienia i prawidłowego poprowadzenia drenażu podczas każdej zaplanowanej kontroli.

Korozja tarczy lub dyszy

Wewnętrzna korozja powierzchni gniazd dysku i dyszy jest poważnym problemem w środowiskach z mokrą parą, kwasem lub środowiskami zawierającymi chlorki. Wżery na tych precyzyjnie obrobionych powierzchniach niszczą uszczelnienie metal-metal, od którego zależy szczelność zaworu po odpowietrzeniu. Po wżerach na powierzchniach gniazdowych szlifowanie i docieranie może je przywrócić w ograniczonym stopniu, ale silnie skorodowane elementy należy całkowicie wymienić.

Korozja wiosenna lub zmęczenie

Sprężyna naciskowa wewnątrz zaworu bezpieczeństwa jest krytycznym elementem przenoszącym obciążenie. Wżery korozyjne na drucie sprężyny zmniejszają jego efektywny przekrój poprzeczny, co może spowodować nieoczekiwane pęknięcie pod wpływem naprężenia roboczego. Udokumentowano, że pęknięte sprężyny są główną przyczyną katastrofalnych w skutkach awarii zaworów bezpieczeństwa w kilku wypadkach przemysłowych. Sprężyny wykazujące widoczną korozję, odkształcenia lub pęknięcia powierzchni należy natychmiast wymienić.

Wymagania dotyczące dokumentacji i prowadzenia rejestrów

Każdy przegląd zaworu bezpieczeństwa musi być szczegółowo udokumentowany. Normy regulacyjne — w tym OSHA PSM, API 510 i większość europejskich przepisów krajowych — wymagają pisemnych zapisów, które można skontrolować w celu wykazania zgodności. Protokół kontroli każdego zaworu powinien zawierać:

• Numer identyfikacyjny zaworu, numer seryjny i lokalizacja w procesie
• Wybite ciśnienie nastawy i zmierzone ciśnienie otwarcia podczas testowania
• Data kontroli i tożsamość wykwalifikowanego inspektora lub technika
• Opis wszelkich wykrytych usterek i podjętych działań naprawczych
• Części wymienione podczas remontu
• Wyniki badań stanowiskowych po naprawie
• Następny zaplanowany termin przeglądu
• Numer plomby zastosowany po testowaniu (w celu wykrycia nieautoryzowanej regulacji)

W większości jurysdykcji zapisy te należy przechowywać przez cały okres użytkowania sprzętu, a co najmniej przez okres znacznie wykraczający poza okres kolejnych przeglądów. Wiele obiektów korzysta ze skomputeryzowanych systemów zarządzania konserwacją (CMMS), takich jak SAP PM lub IBM Maximo, do zarządzania zapisami inspekcji zaworów bezpieczeństwa wraz z innymi danymi dotyczącymi zarządzania aktywami.

Warto to zauważyć brak odpowiednich zapisów z inspekcji sam w sobie stanowi naruszenie przepisów zgodnie z OSHA PSM, niezależnie od tego, czy zawory są rzeczywiście w dobrym stanie. Podczas audytu PSM lub dochodzenia w sprawie incydentu procesowego inspektorzy będą wymagać tych zapisów jako głównego dowodu zgodności z integralnością mechaniczną.

Co się dzieje w przypadku pominięcia kontroli zaworów bezpieczeństwa

Konsekwencje braku terminowej kontroli zaworów bezpieczeństwa nie są teoretyczne. Kilka poważnych incydentów przemysłowych, które miały miejsce w ostatnich dziesięcioleciach, zostało bezpośrednio lub częściowo przypisanych awariom ciśnieniowych zaworów bezpieczeństwa spowodowanych nieodpowiednią kontrolą.

W wyniku eksplozji rafinerii BP Texas City w 2005 r., w wyniku której zginęło 15 pracowników, a 180 innych zostało rannych, ustalenia dochodzenia obejmowały niewłaściwą konserwację i kontrolę systemów nadmiarowych ciśnienia jako czynnik przyczyniający się do wybuchu. W wyniku późniejszego dochodzenia OSHA kary przekraczające 21 milionów dolarów , z błędami programu integralności mechanicznej – w tym nieodpowiednim zarządzaniem urządzeniami nadmiarowymi ciśnienia – cytowanymi w widocznym miejscu.

Do bardziej rutynowych konsekwencji zaniechania przeglądów zaworów bezpieczeństwa należą:

• Kary regulacyjne: Cytowania OSHA PSM dotyczące awarii integralności mechanicznej zazwyczaj wiążą się z karami w wysokości od 15 000 do 156 259 dolarów za każde naruszenie, przy czym umyślne naruszenia osiągają wyższy poziom.
• Konsekwencje ubezpieczeniowe: Wielu ubezpieczycieli własności przemysłowej i odpowiedzialności cywilnej jako warunek ubezpieczenia wymaga przedstawienia dowodu zgodności z inspekcją zaworów. Niedopełnienie cyklu przeglądu może spowodować utratę ubezpieczenia w przypadku jakiegokolwiek zdarzenia związanego z awarią układu ciśnieniowego.
• Nieplanowane przestoje: Zawór bezpieczeństwa, który nie otworzy się lub zablokuje się podczas zdarzenia operacyjnego, może spowodować wymuszone wyłączenie, które w zakładzie przetwarzającym w trybie ciągłym może kosztować setki tysięcy dolarów dziennie w postaci utraty produkcji.
• Kaskadowe uszkodzenie sprzętu: Zawór bezpieczeństwa, który nie otworzy się podczas rzeczywistego wystąpienia nadmiernego ciśnienia, naraża chroniony zbiornik, wymiennik ciepła lub rurociąg na ciśnienie przekraczające ograniczenia projektowe, potencjalnie powodując pęknięcie i uszkodzenie dalszego wyposażenia.

Praktyczne kroki tworzenia programu kontroli zaworów bezpieczeństwa

W przypadku obiektów, które ustanawiają lub ulepszają program zarządzania zaworami bezpieczeństwa, poniższa sekwencja zapewnia ustrukturyzowane podejście.

1. Utwórz kompletny rejestr zaworów: Sporządź listę wszystkich zaworów bezpieczeństwa w obiekcie, zawierającą numer identyfikacyjny, lokalizację, płyn roboczy, ustawione ciśnienie, rozmiar wlotu, materiał korpusu i datę instalacji. Rejestr ten jest podstawą całego programu.
2. Klasyfikuj zawory według ważności usługi: Przypisz każdy zawór do kategorii usług — czysty, zanieczyszczający lub korozyjny — i zidentyfikuj te, które charakteryzują się wysokim zapotrzebowaniem lub poważnymi konsekwencjami awarii. Klasyfikacje te będą miały wpływ na decyzje dotyczące częstotliwości inspekcji.
3. Zdefiniuj interwały przeglądów: Korzystając z obowiązującej normy prawnej (API 576, ASME, przepisy lokalne), ustal określony odstęp między przeglądami dla każdego zaworu lub grupy zaworów. Udokumentuj uzasadnienie każdego przypisanego interwału, szczególnie jeśli odbiega od standardowych wartości domyślnych.
4. Zaplanuj inspekcje w odniesieniu do planowanych okien konserwacji: Jeśli to możliwe, dostosuj testowanie zaworów bezpieczeństwa do planowanych przestojów lub przestojów, aby zminimalizować wpływ na produkcję. W przypadku programów testowych online zaplanuj testy na miejscu w okresach stabilnego działania.
5. Kwalifikuj swoje zasoby testowe: Należy upewnić się, że inspektorzy i technicy wykonujący prace związane z zaworami bezpieczeństwa posiadają kwalifikacje zgodne z odpowiednią normą. Na przykład sekcja VIII ASME wymaga, aby testowanie zaworów przeprowadzał personel pracujący pod pieczęcią „VR” Zarządu Krajowego (NB) w zakresie prac naprawczych i testowych.
6. Prowadzenie i przeglądanie zapisów inspekcji: Po każdej kontroli należy zaktualizować rejestr zaworów o wyniki testów, ustalenia i następny zaplanowany termin. Co roku przeglądaj cały program, aby dostosować odstępy czasu na podstawie zgromadzonej historii inspekcji.
7. Zbadaj każdą awarię: Każdy zawór, który nie przejdzie testu funkcjonalnego – niezależnie od tego, czy otwiera się wcześnie, otwiera się późno czy nie zamyka się ponownie – powinien skutkować formalnym badaniem przyczyny pierwotnej, zanim zawór zostanie przywrócony do użytku. Zrozumienie przyczyny awarii zaworu jest niezbędne, aby zapobiec nawrotom i uzasadnić wszelkie korekty odstępów czasu.

Różnice między typami zaworów bezpieczeństwa i ich konsekwencjami podczas kontroli

Nie wszystkie urządzenia ograniczające ciśnienie są takie same, a rodzaj zainstalowanego urządzenia wpływa na sposób jego kontroli i częstotliwość.

Sprężynowe zawory bezpieczeństwa

Najpopularniejszy typ w zastosowaniach przemysłowych. Ciśnienie otwarcia zależy od siły sprężyny działającej na tarczę. Zawory obciążone sprężyną są podatne na zmęczenie sprężyn, zużycie gniazd i korozję. Wymagają zarówno zewnętrznej kontroli wizualnej, jak i okresowych testów pop w celu sprawdzenia ustawionego ciśnienia. Okresy pomiędzy pełnymi przeglądami zazwyczaj wahają się od 1 do 5 lat w zależności od usługi.

Zawory nadmiarowe sterowane pilotem (PORV)

PORV wykorzystują mały zawór pilotowy do pomiaru ciśnienia w systemie i uruchomienia głównego zaworu. Charakteryzują się ciaśniejszym odcięciem i skuteczniej radzą sobie z większymi natężeniami przepływu niż zawory sprężynowe. Mają jednak bardziej złożony mechanizm wewnętrzny — obejmujący zawór pilotowy, rurki i złącza czujników — a wszystko to jest potencjalnym punktem awarii. PORV na ogół wymagają bardziej szczegółowe procedury inspekcji niż zawory sprężynowe, a zespół pilota należy testować oddzielnie od zaworu głównego. Coroczna inspekcja systemu pilotażowego jest standardową praktyką w większości gałęzi przemysłu przetwórczego.

Dyski pęknięcia

Płytki bezpieczeństwa to jednorazowe urządzenia nadmiarowe, które pękają pod określonym ciśnieniem, zapewniając natychmiastowe uwolnienie. W przeciwieństwie do zaworów bezpieczeństwa nie wymagają one testów pop — ich „kontrola” polega przede wszystkim na sprawdzeniu, czy tarcza nie została wizualnie uszkodzona, czy oznaczenie ciśnienia rozrywającego odpowiada wymaganiom projektowym oraz czy tarcza nie była eksploatowana dłużej niż zalecany okres użytkowania. Większość producentów płytek bezpieczeństwa zaleca wymianę co 3 do 5 lat regardless of condition , ponieważ zmęczenie i korozja mogą powodować przedwczesne pęknięcie lub zapobiec pęknięciu przy ciśnieniu znamionowym.

Urządzenia kombinowane (zawór bezpieczeństwa z płytką bezpieczeństwa)

W wielu procesach wykorzystuje się płytkę bezpieczeństwa instalowaną przed zaworem bezpieczeństwa w celu ochrony zaworu przed płynami korozyjnymi lub polimeryzującymi. Ta kombinacja wymaga sprawdzenia obu urządzeń — płytki bezpieczeństwa pod kątem integralności i zaworu bezpieczeństwa pod kątem dokładności ustawionego ciśnienia. Krytycznym dodatkowym wymaganiem jest monitorowanie ciśnienia w przestrzeni pomiędzy płytką bezpieczeństwa a zaworem bezpieczeństwa . Jeżeli na dysku wystąpi niewielki wyciek, a w przestrzeni między urządzeniami pojawi się ciśnienie, na zaworze bezpieczeństwa wystąpi przeciwciśnienie, które zmniejszy jego efektywną zdolność odpowietrzania. Manometr lub wskaźnik rozerwania w tym miejscu jest obowiązkowy zgodnie z przepisami ASME i należy go sprawdzać przy każdej kontroli.
